Le traitement d'air adapté à tous les environnements contrôlés

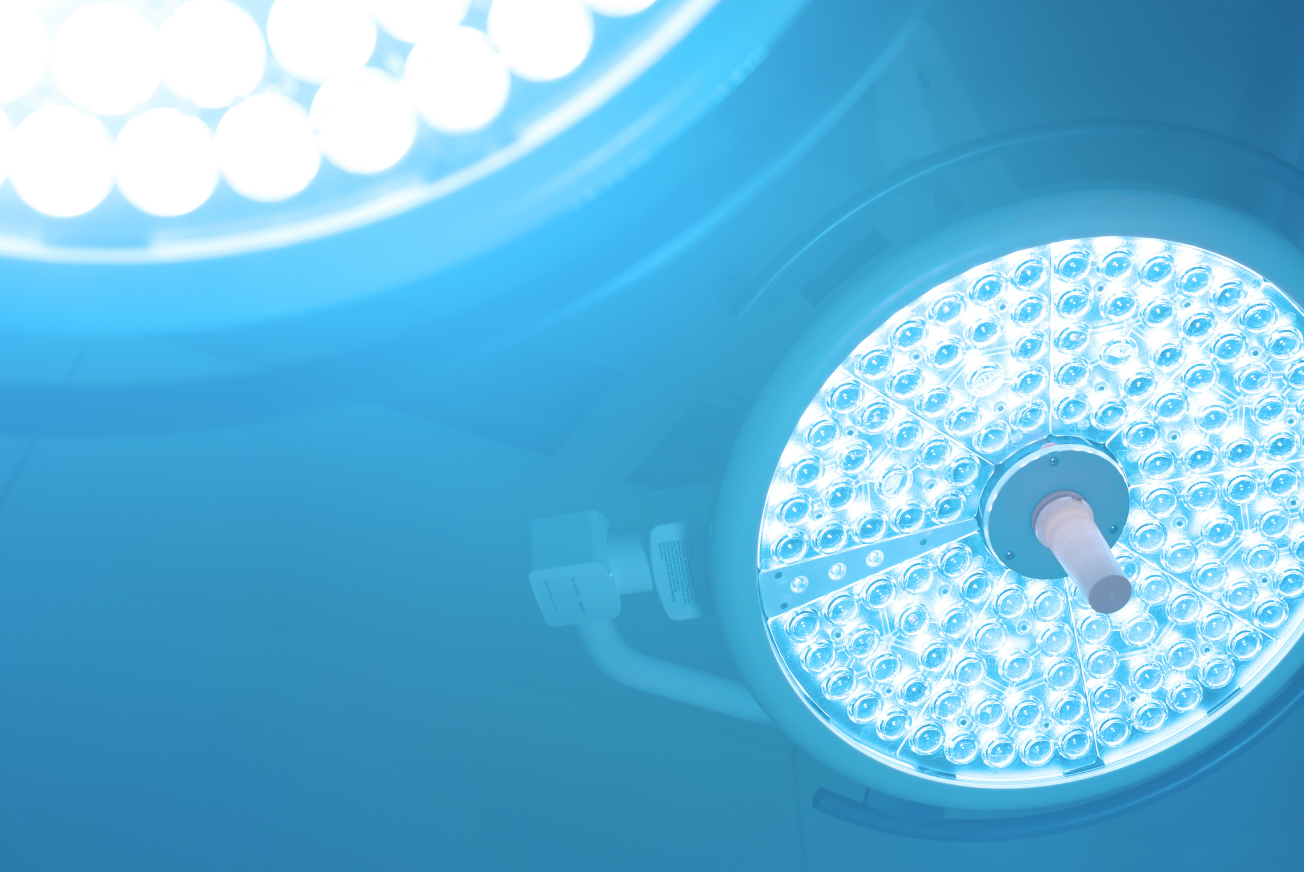

SPCS
L'ensemble du plateau technique opératoire, chambres d’isolement.
SPCI
Laboratoires de recherche, industrie pharmaceutique, animaleries, micro-électroniques, mécaniques et procédés industriels de précision.

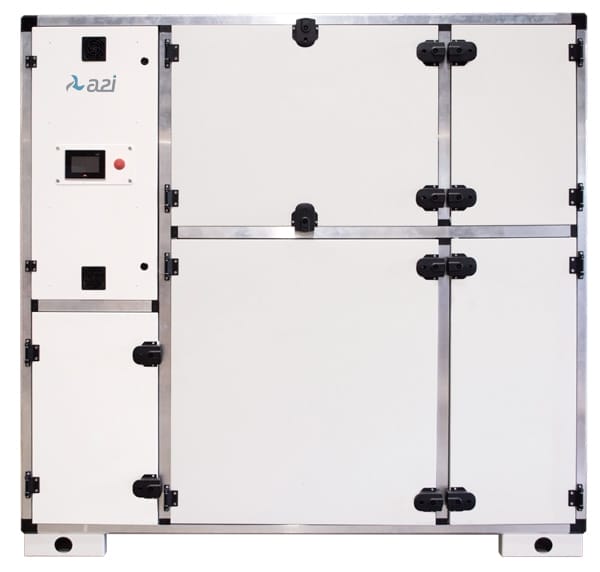

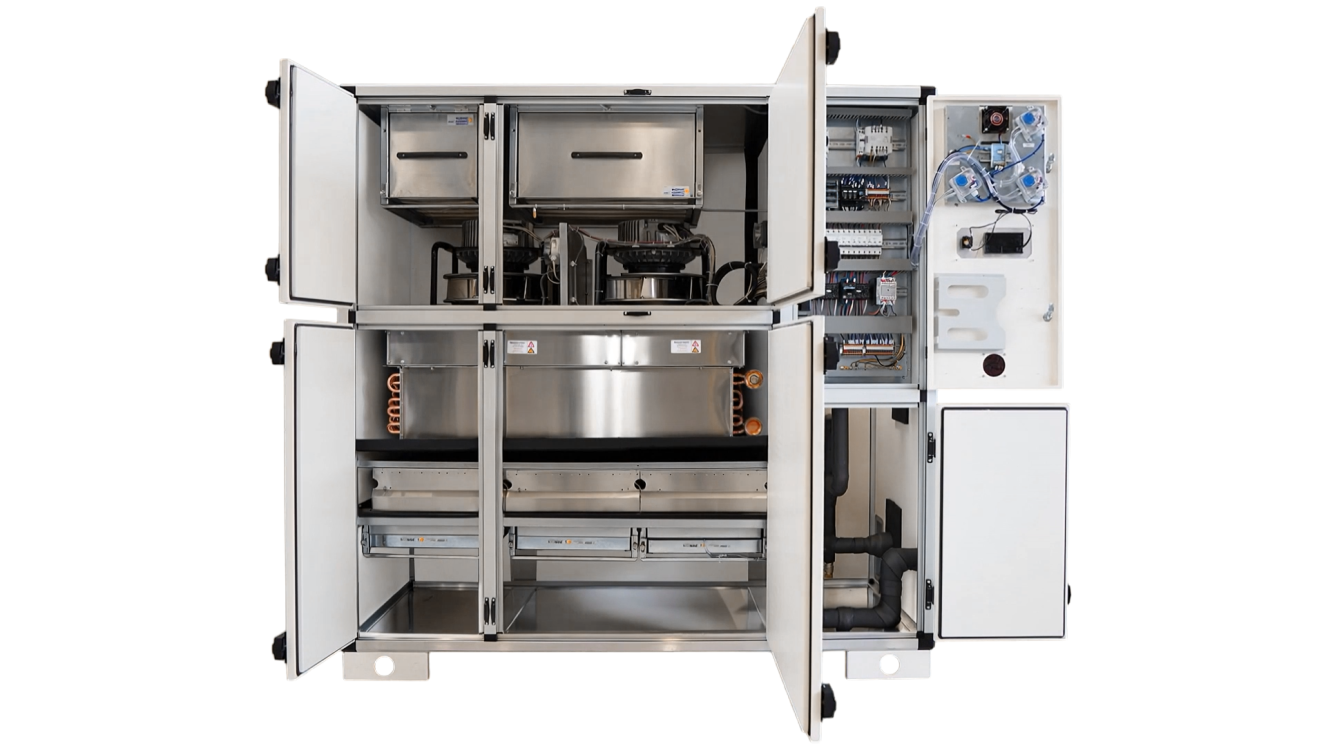

Une armoire de traitement d’air compacte & performante
Les armoires de traitement d’air A2i sont conçues pour les environnements exigeants tels que les laboratoires, établissements de santé, l'industrie pharmaceutique, les zones de production industrielle, les installations militaires, l'industrie de pointe. Elles combinent une haute efficacité énergétique, une régulation fine, une modularité d’installation et une conformité stricte aux normes sanitaires et techniques.

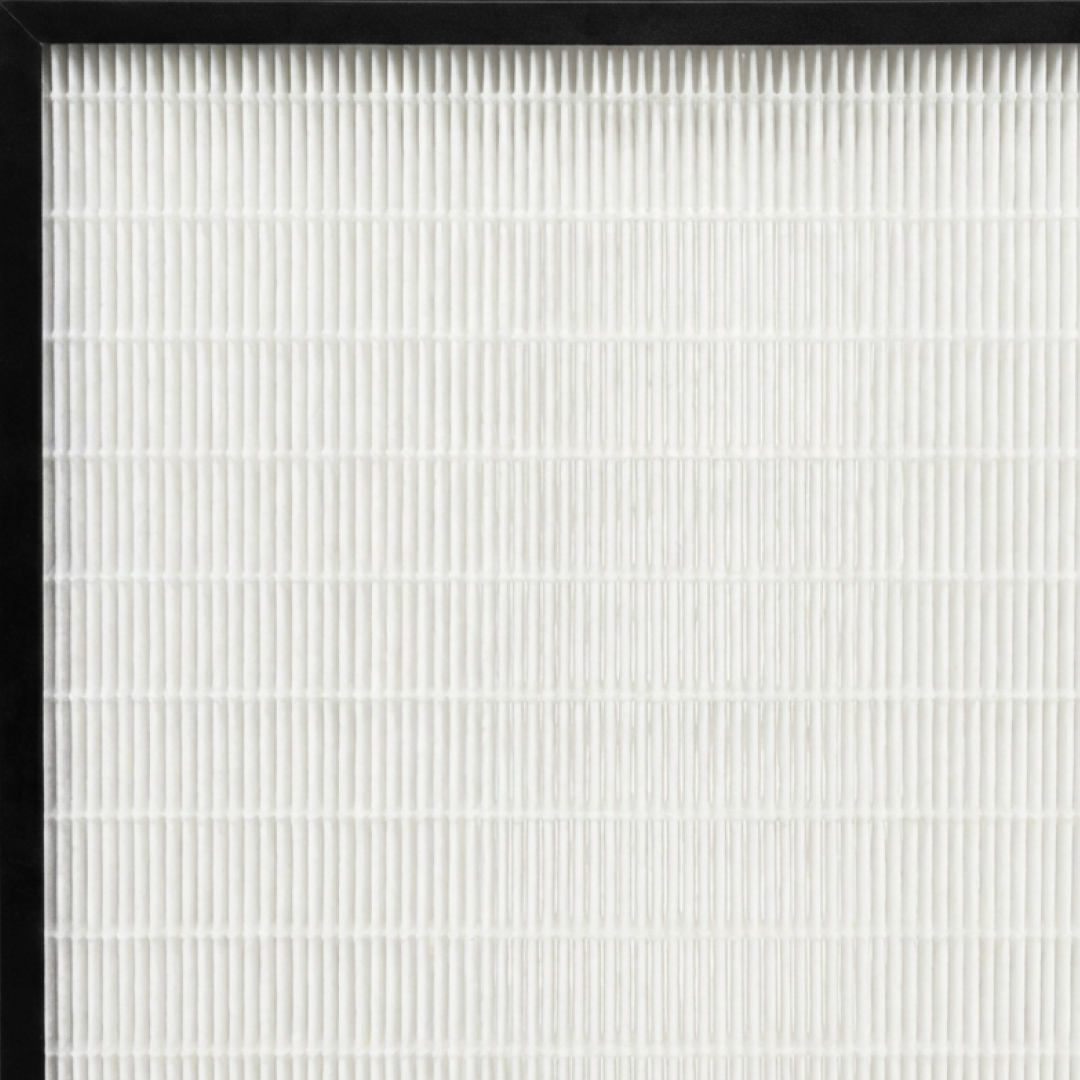

Filtres haute performance
Étages de filtration G4 à H14 assurant une qualité d’air maîtrisée, avec des débits pouvant atteindre jusqu’à 28 000 m³/h selon la configuration de l’armoire.

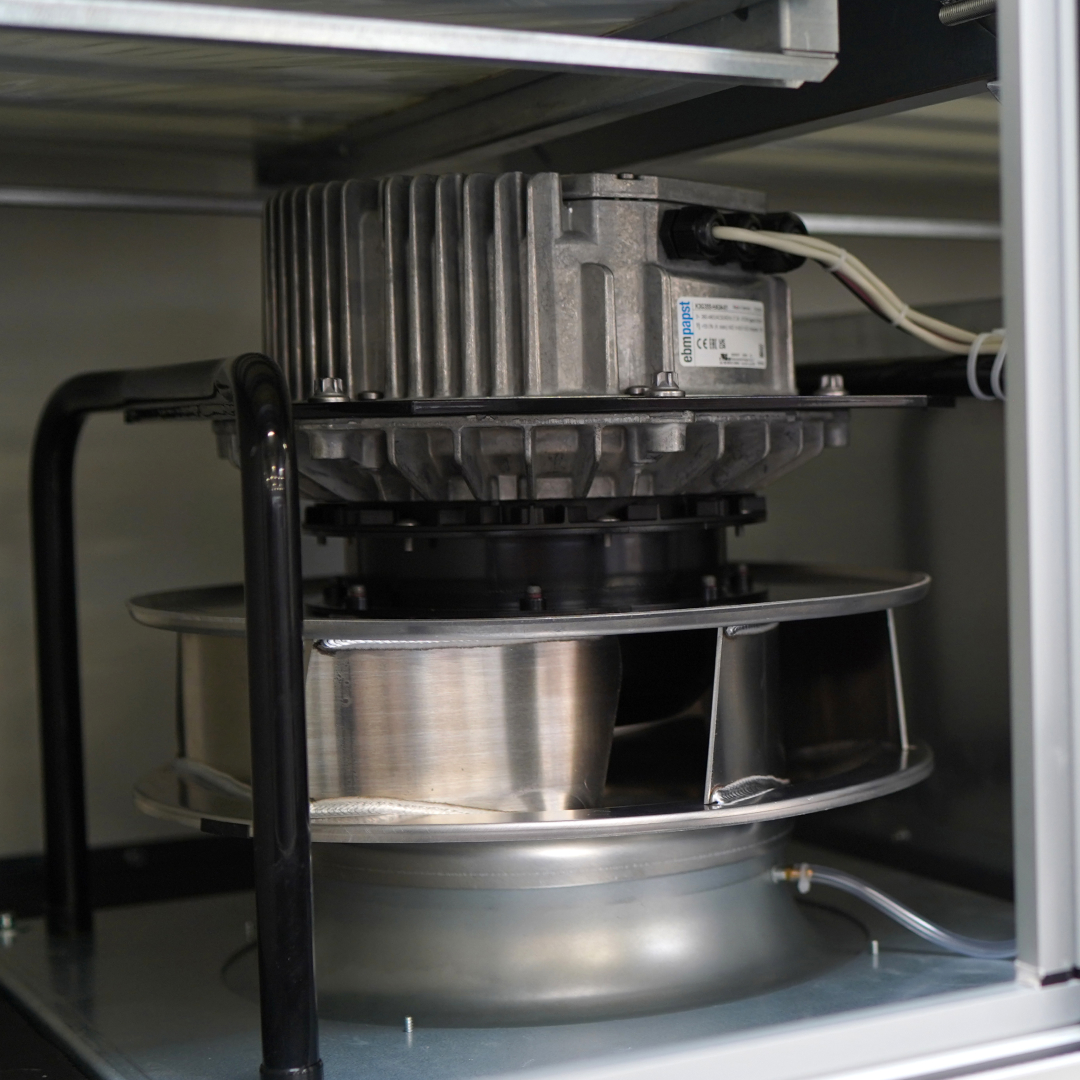

Ventilateur EC
Moteurs EC haut rendement avec régulation de vitesse continue, faible niveau sonore et consommation réduite.

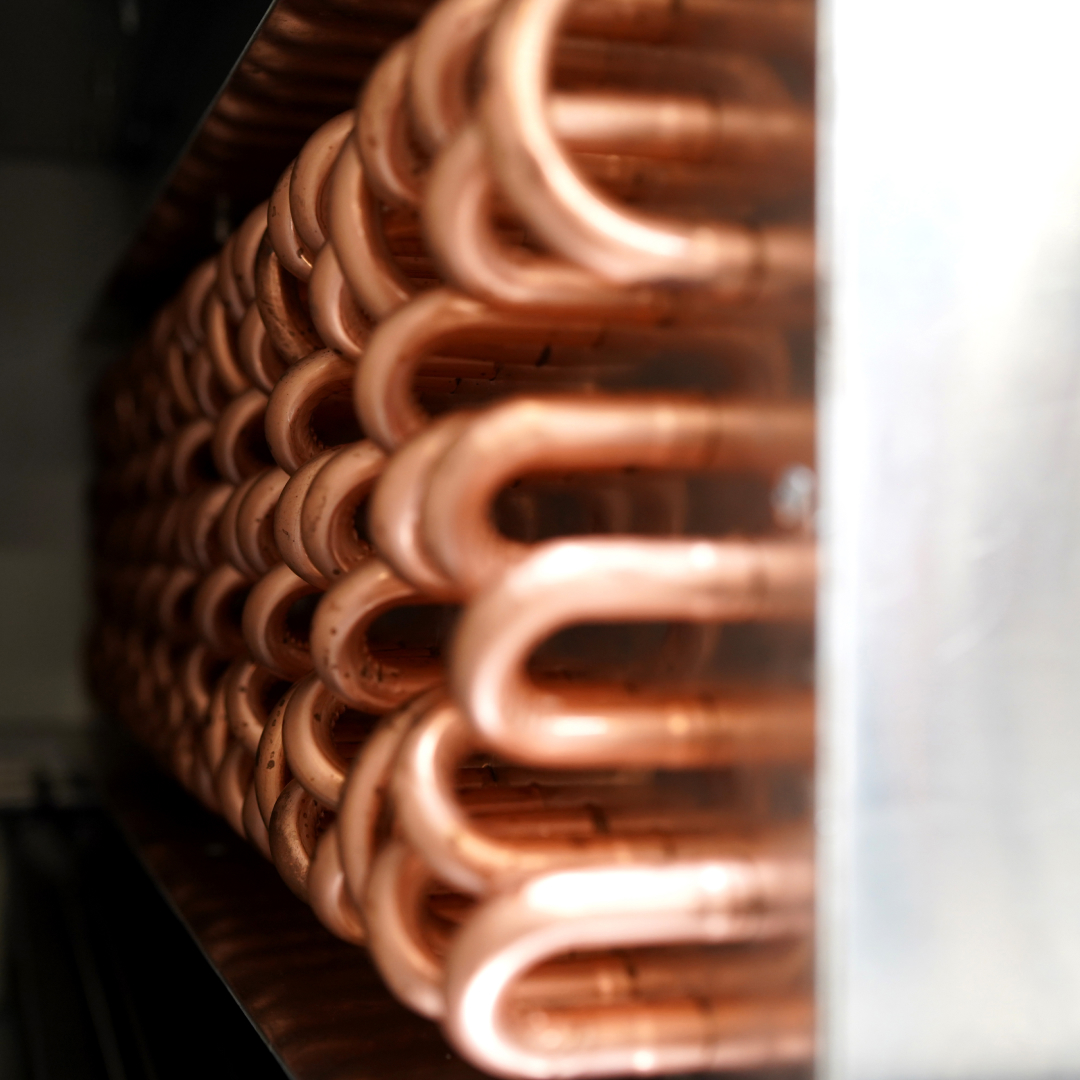

Échangeur thermiques
Batteries froides et chaudes (eau glacée, détente directe, eau chaude ou résistances) adaptées aux besoins du projet.

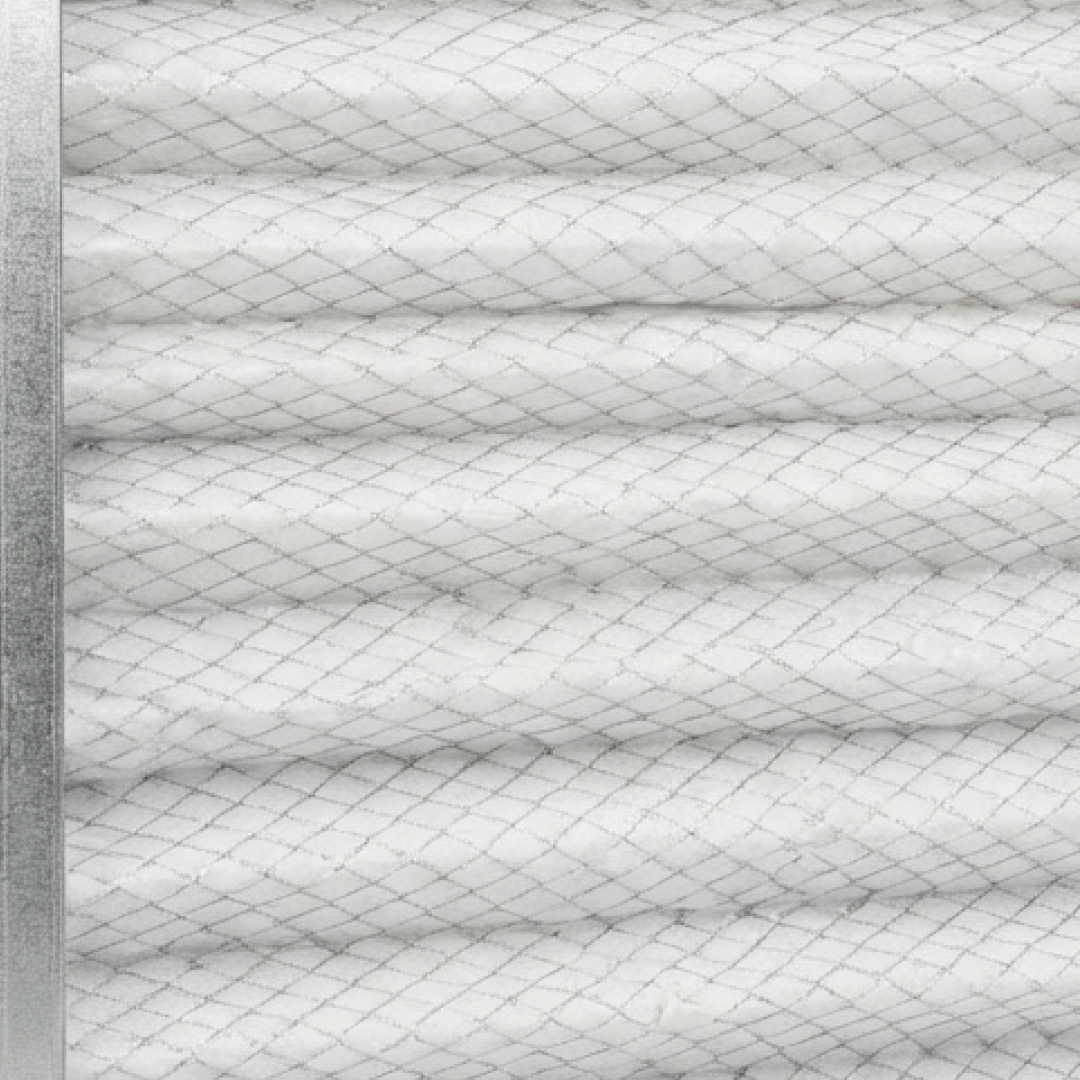

Pré-filtres air neuf et air repris G4 à F9
Pré-filtration G4 à F9 de l’air neuf et de l’air repris pour protéger les composants et optimiser la filtration finale.

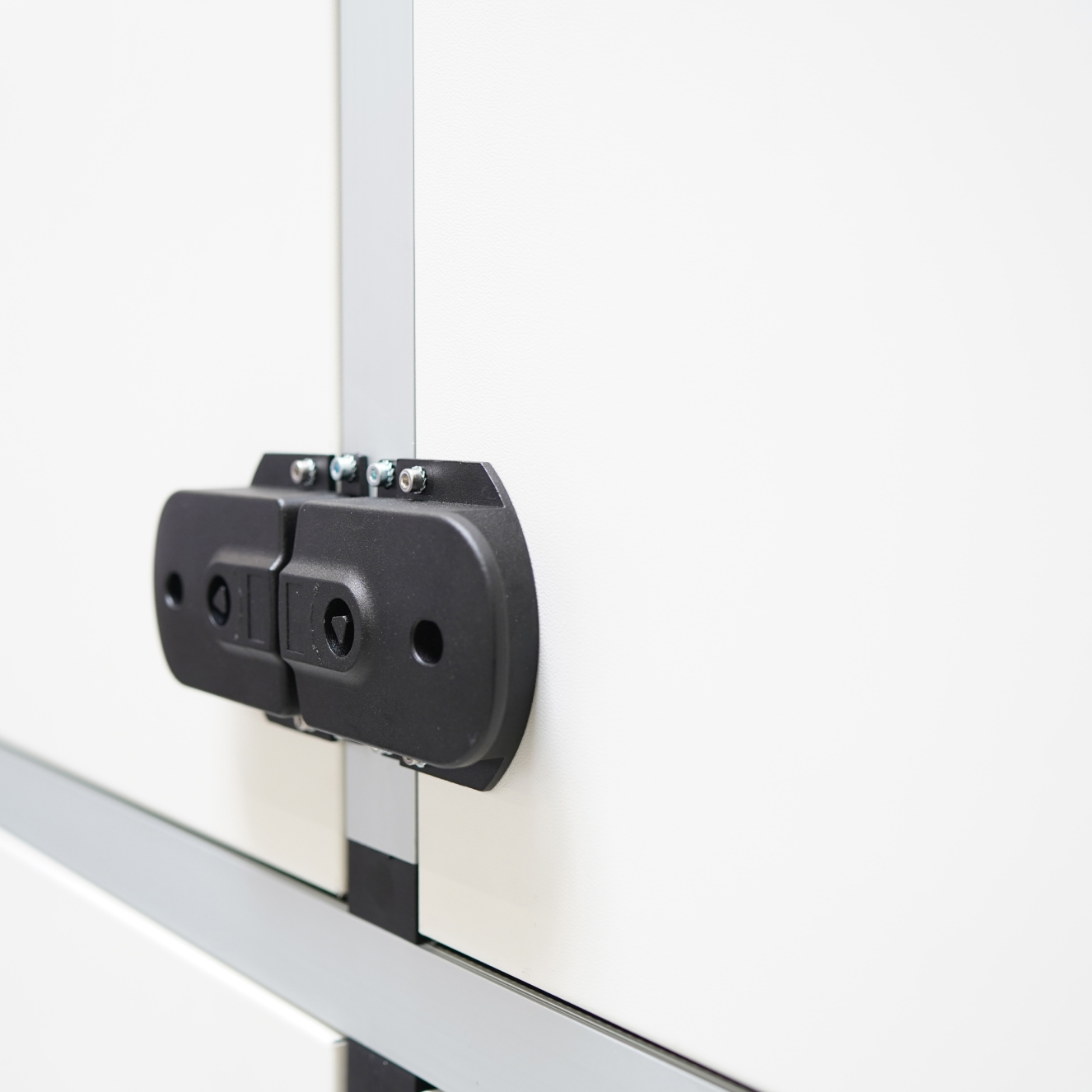

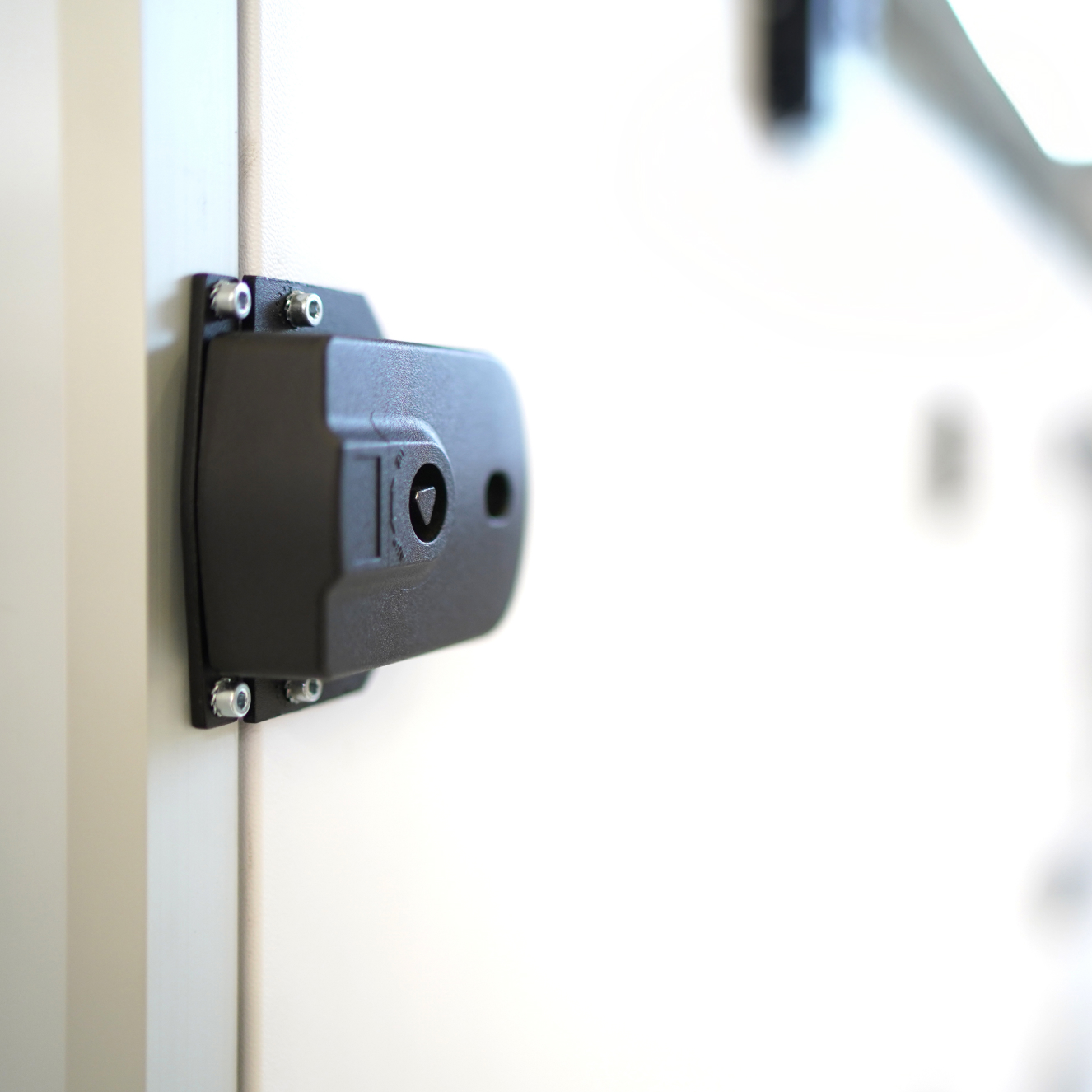

Panneau double peau isolé
Panneaux double peau en acier avec isolation thermique et acoustique, d’une épaisseur de 42 mm.

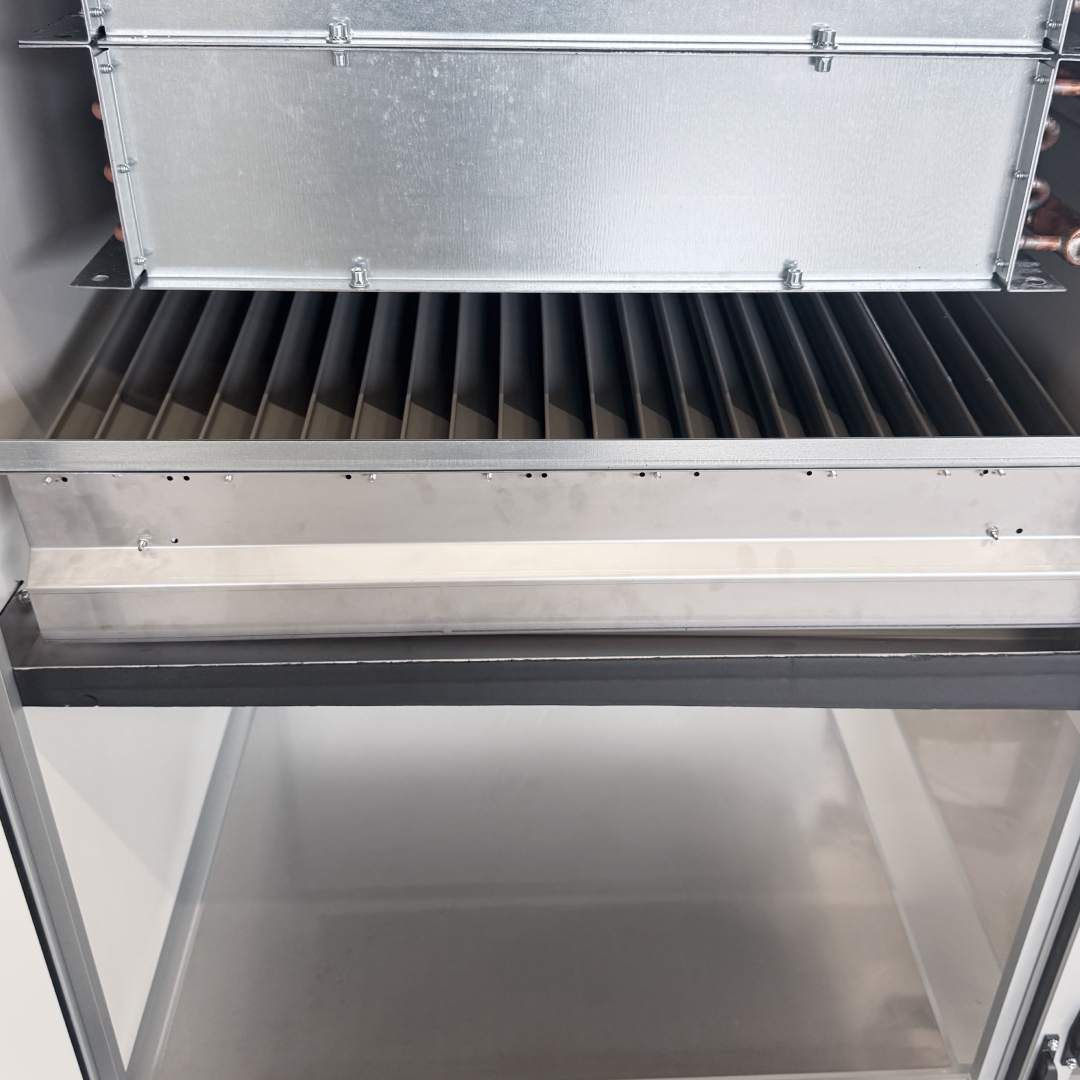

Bac de condensat inox NFS 90-351
Bac de condensats inox avec séparateur de gouttelettes et siphon, conforme à la norme NFS 90-351.

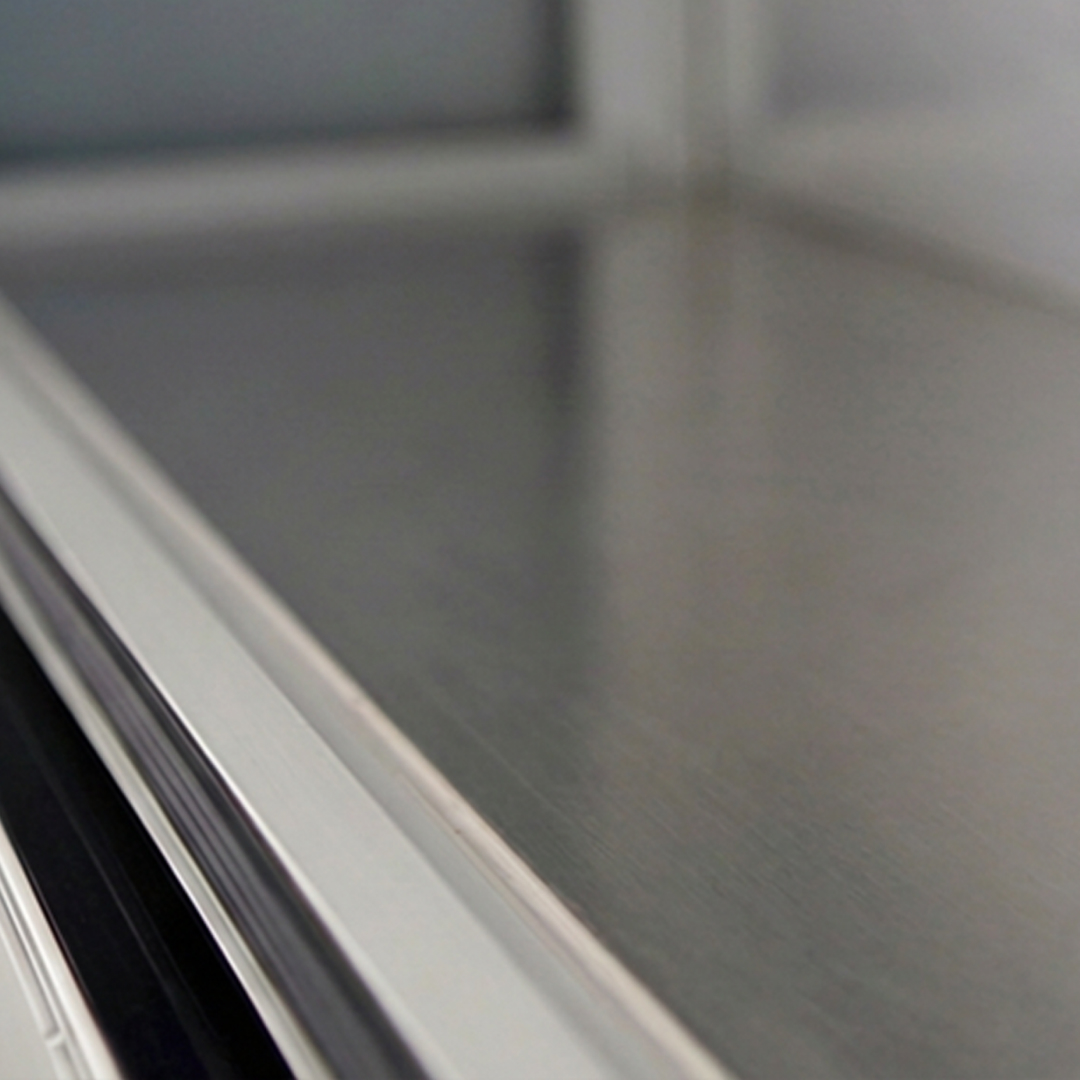

Fond inox - Conception hygiénique
Fond et parois intérieures inox, facilitant le nettoyage et répondant aux exigences d’hygiène.

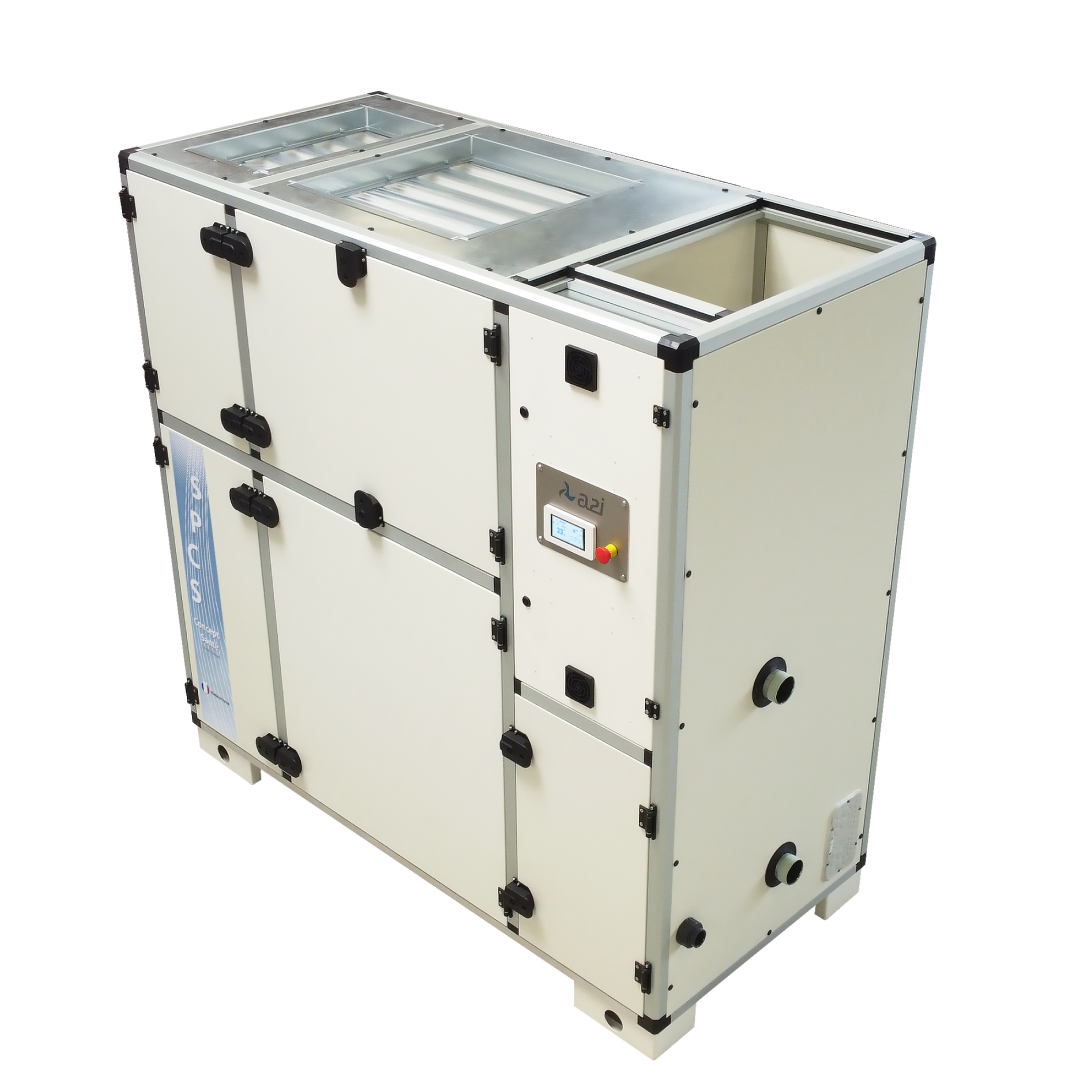

Format compact
Conception compacte et verticale permettant une implantation au plus près des locaux à traiter, tout en facilitant l’intégration dans les bâtiments et la réduction des réseaux aérauliques.
Ils nous font confiance
Exigence structurelle & conformité réglementaire
Conçue pour les environnements les plus exigeants, la conception des armoires respecte les plus hauts standards de fabrication.
Performance énergétique
& motorisation EC

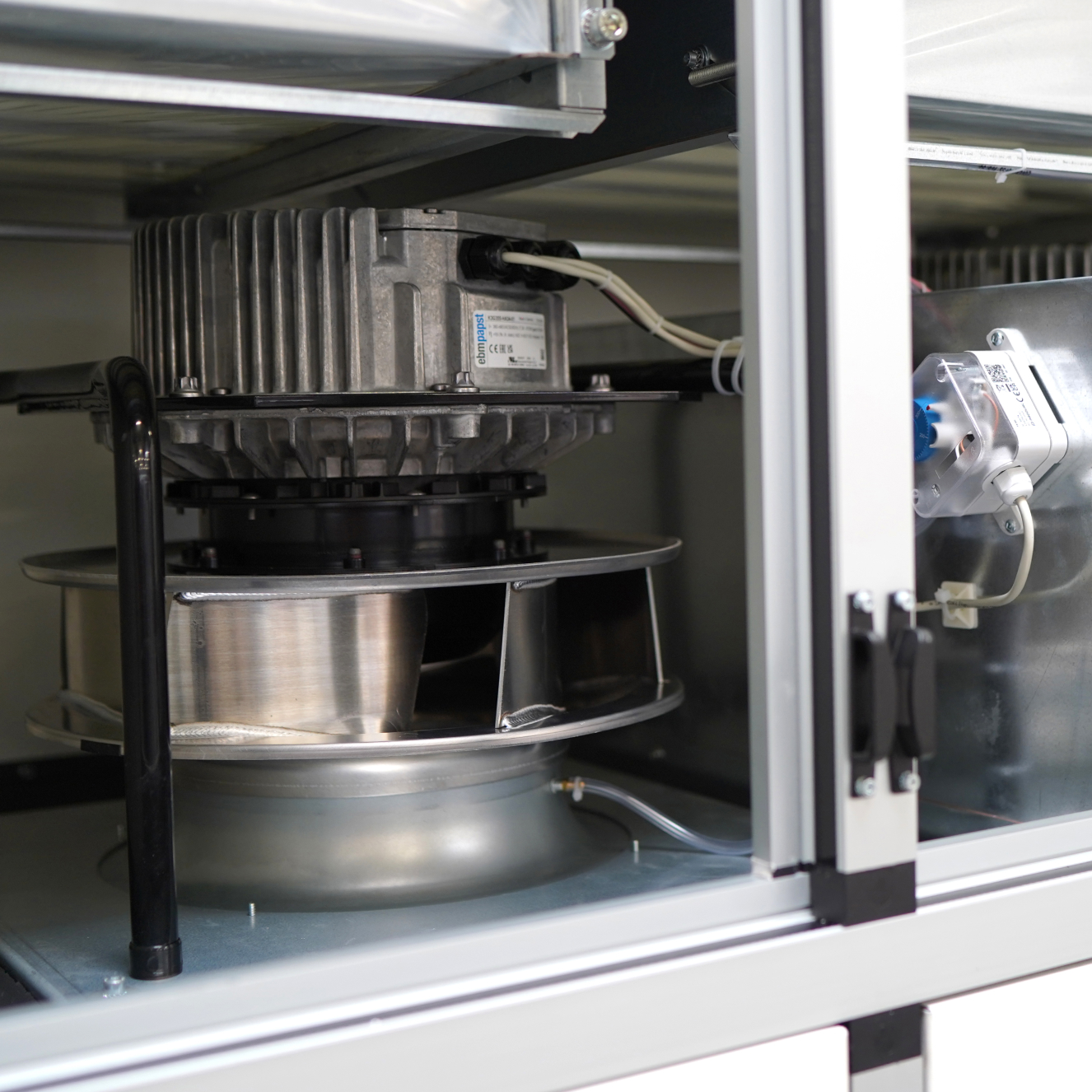

Ventilateurs EC : haut rendement et baisse de la consommation
La surconsommation électrique est réduite grâce à la technologie des ventilateurs EC, qui ajustent leur vitesse au débit requis. Cette technologie permet d'obtenir jusqu’à 30 % d’économies d’énergie par rapport aux moteurs asynchrones, tout en garantissant des performances aérauliques élevées et stables.
Fiabilité et performance de la gestion de l'air

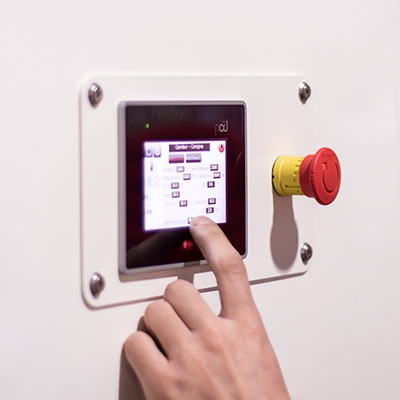

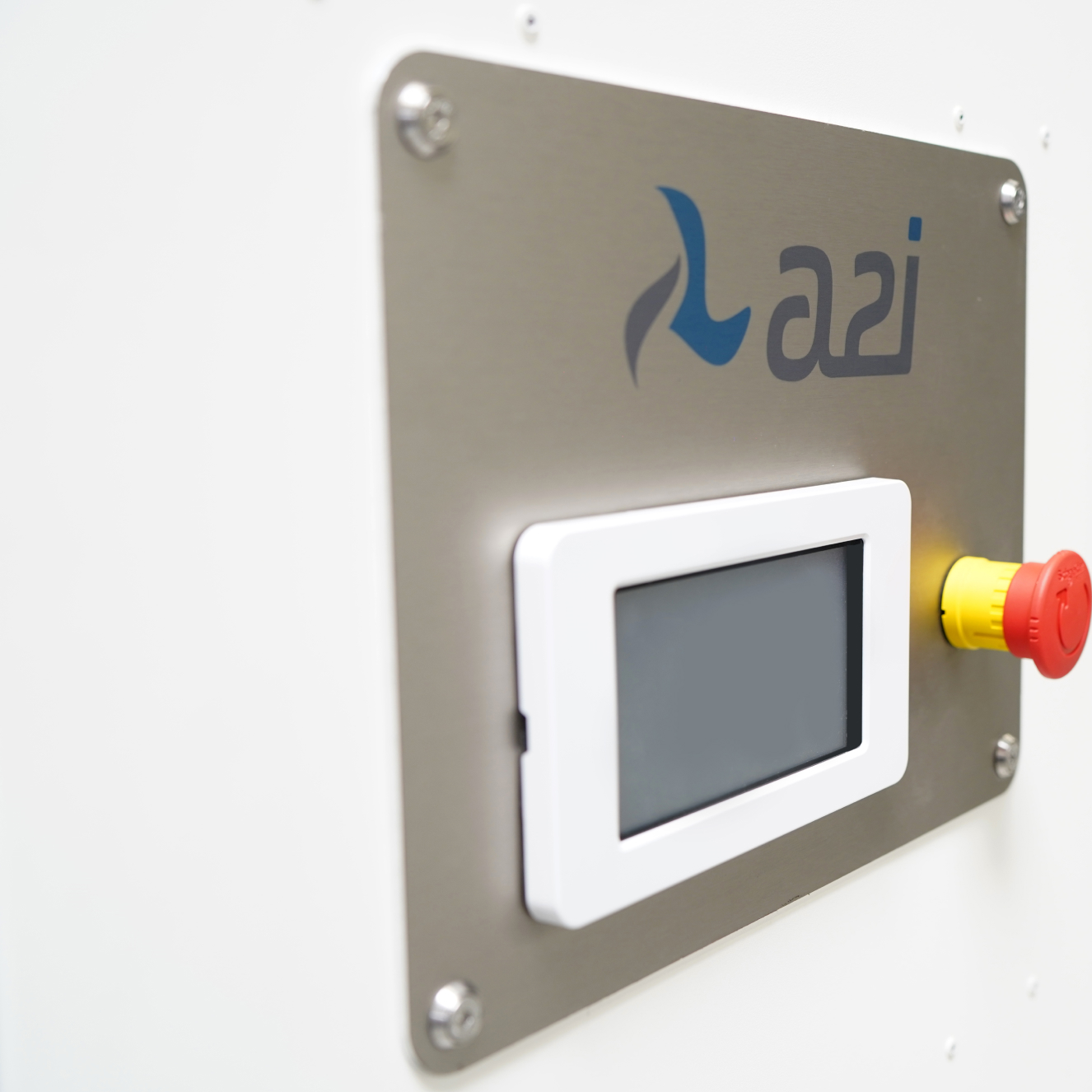

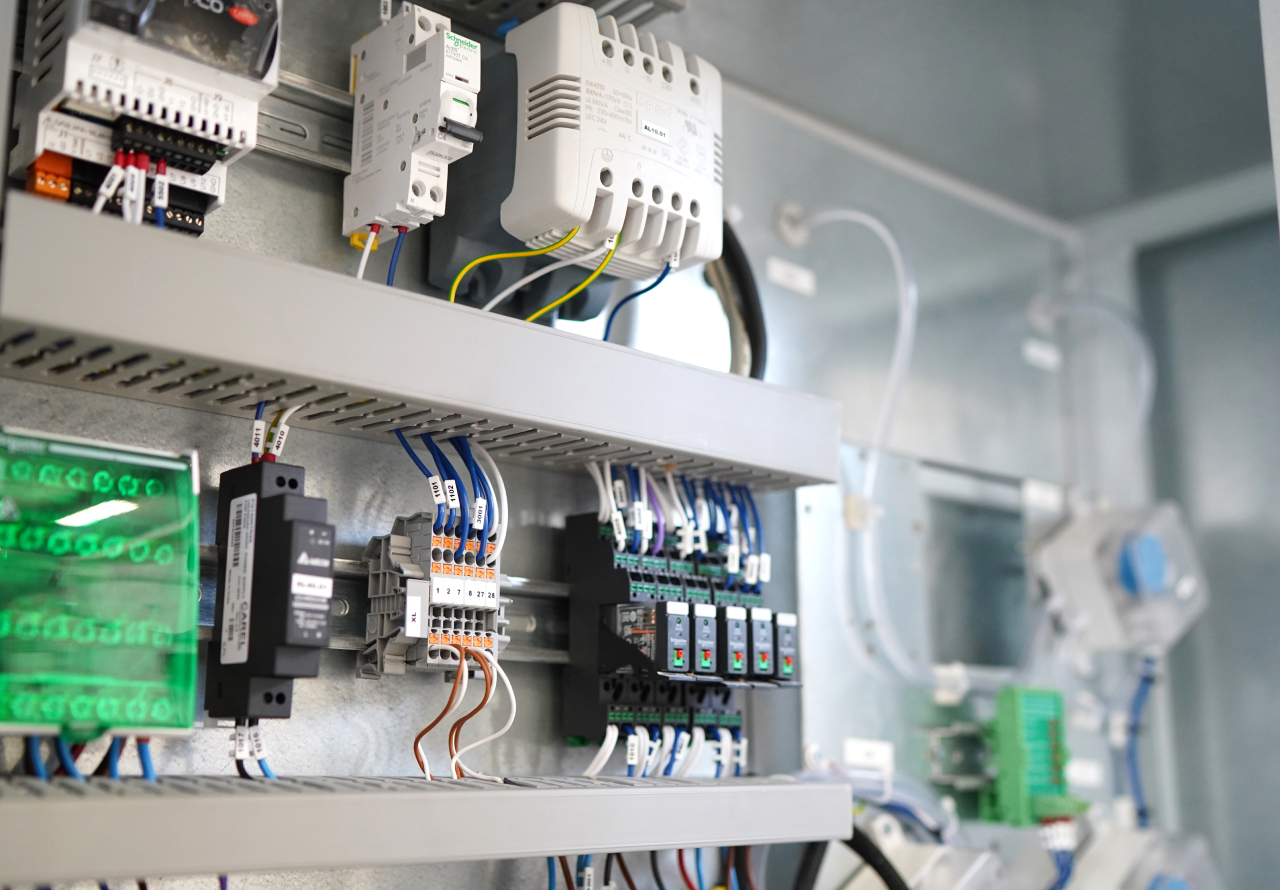

Le système de regulation embarqué assure en continu la maîtrise des débits, de la température, de l’hygrométrie et de la pression.
Mode réduit
Programmation du mode réduit en fonction du jour et de l'heure pour une gestion optimisée de la consommation.

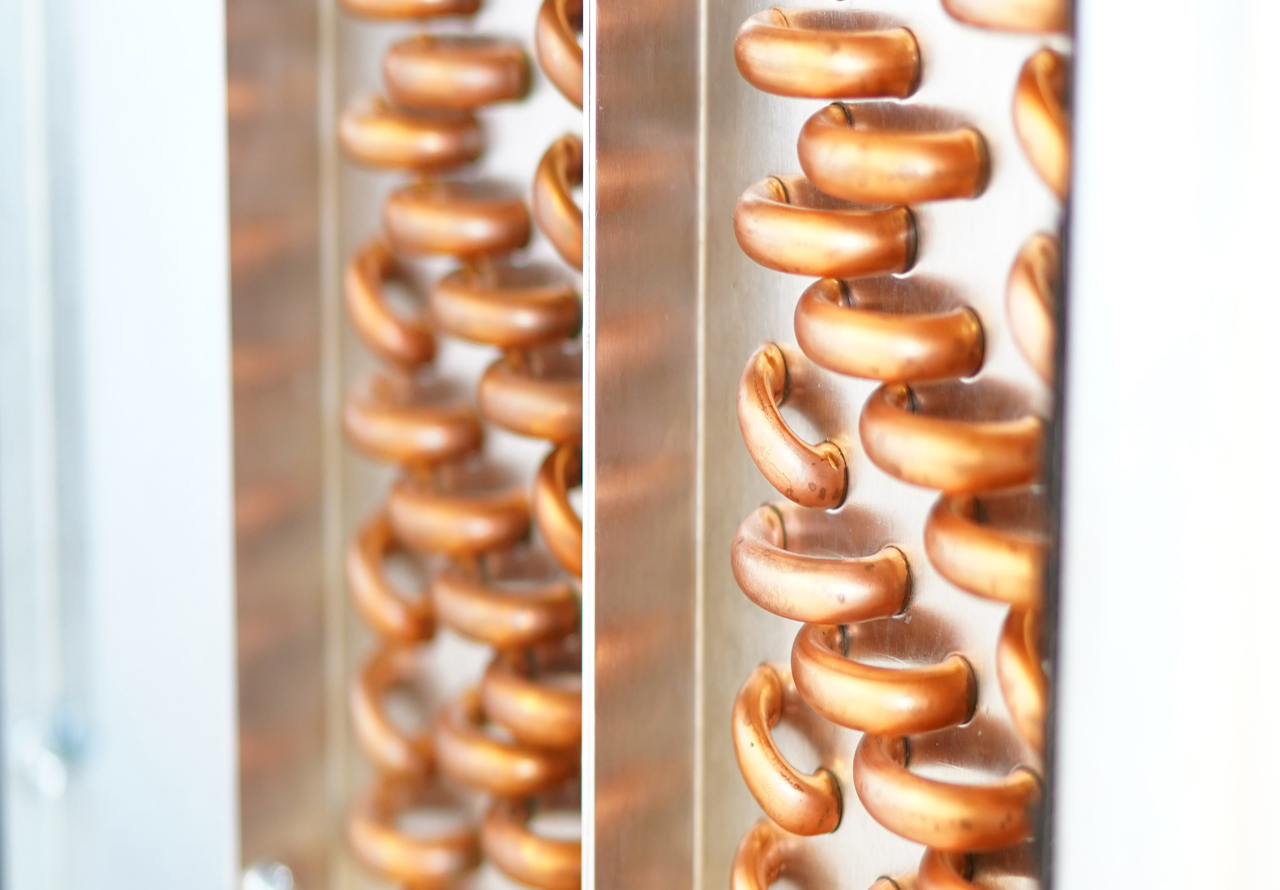

Échangeurs thermiques
Les échangeurs thermiques sont sélectionnés selon les besoins de l’installation et les contraintes de l’environnement à traiter. La conception tient compte de la vitesse d’air et des performances attendues afin d’assurer une régulation stable de la température et de l’hygrométrie. Des protections anticorrosion peuvent être intégrées pour garantir la durabilité des équipements dans les environnements exigeants.
Régulation en débit constant
Le ventilateur s'autoregule pour conserver un débit d'air constant en s'adaptant aux pertes de charges.
Adaptée aux risques
des établissements de santé

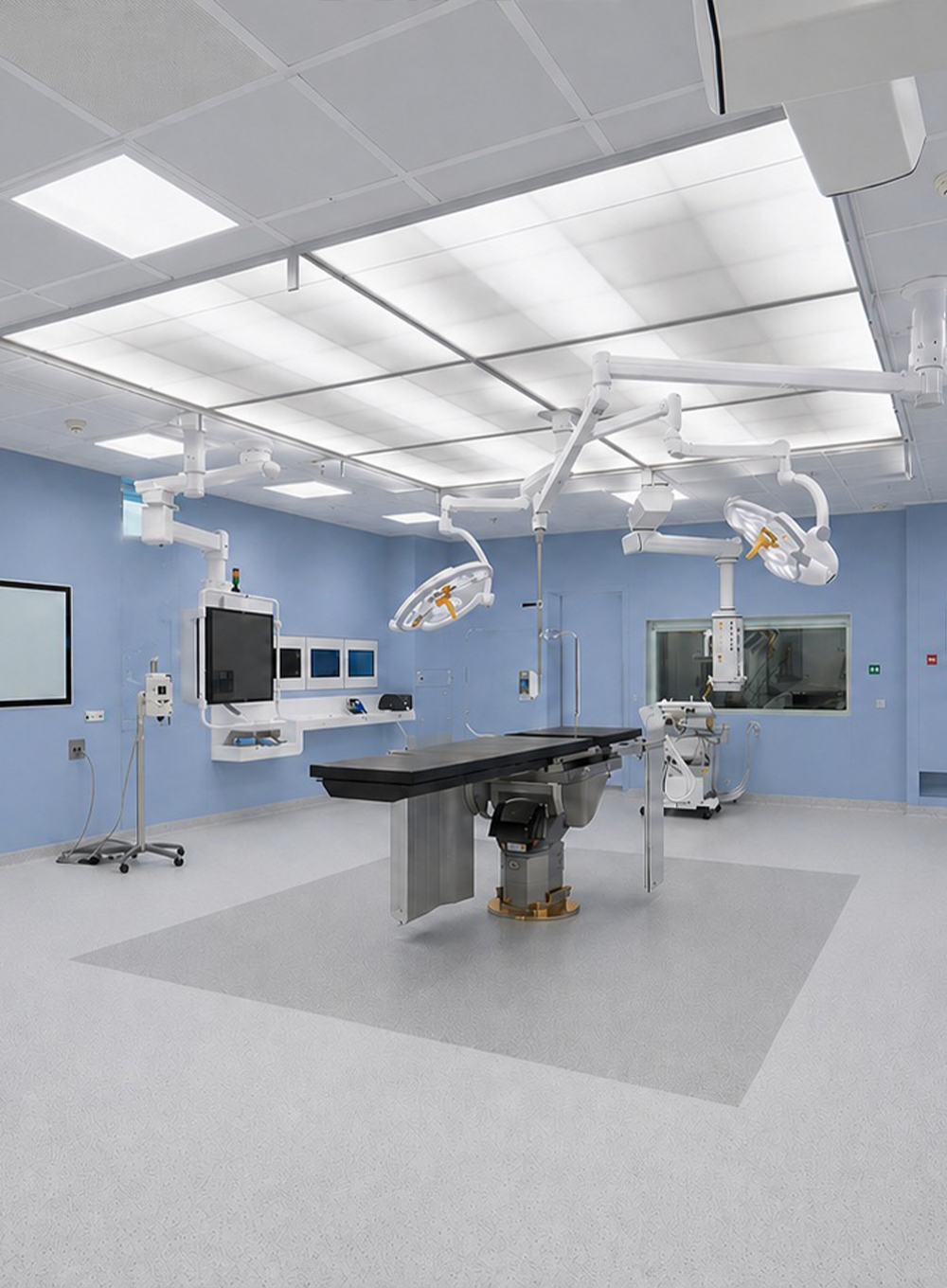

Très hauts risques infectieux - Risque 4
Les zones à très hauts risques infectieux nécessitent un traitement d’air centralisé avec filtration renforcée et maîtrise précise des débits, afin de limiter les contaminations aéroportées.
Domaines d'application
Salle d’orthopédie, salle de greffe d’organe, salle d’opération des grands brulés, chambre unités protégées (hématologie), reconstitution cytostatique, fabrication solution parentérale.
Moyen d'équipement

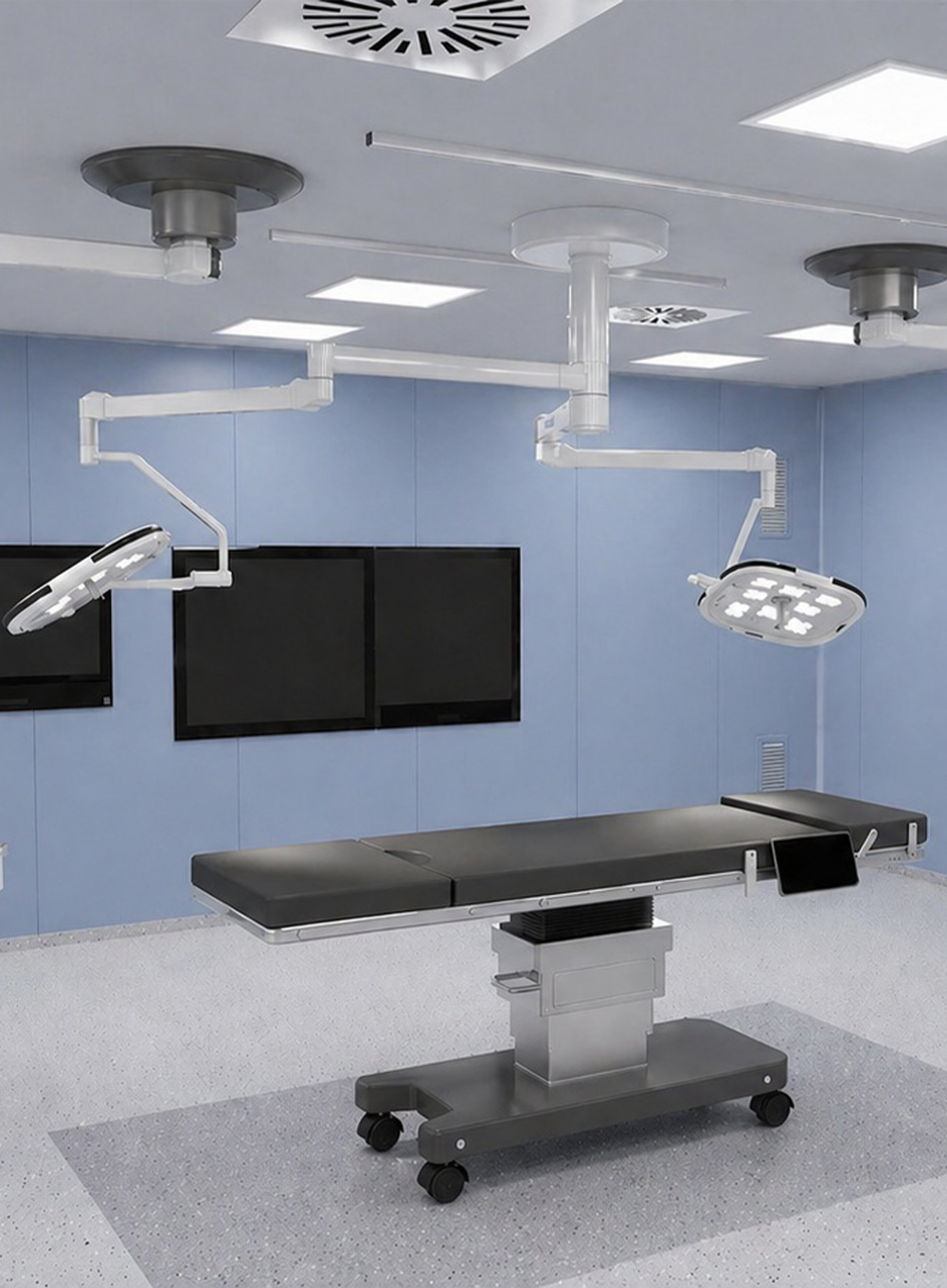

Risques infectieux élevés – Risque 3
Les zones à risques infectieux élevés requièrent un traitement d’air renforcé, garantissant une maîtrise stricte des flux, des pressions et de la filtration afin de limiter la propagation des agents pathogènes et de protéger les occupants.
Domaines d'application
Salle polyvalente, d’ORL/OPH et autre orthopédie, salle de chirurgie digestive et viscérale, urologie, salle de chirurgie cardio-vasculaire, salle de neurochirurgie,...
Moyen d'équipement
Risques infectieux modérés - Risque 2
Les zones à risque infectieux modéré nécessitent un traitement d’air permettant de maîtriser les contaminations aéroportées tout en assurant le confort et la sécurité des patients et du personnel. La gestion des débits, de la filtration et des flux d’air contribue à limiter la diffusion des agents infectieux.
Domaines d'application
Salle de soins pré opératoire (SSPO), salle de soins post interventionnels(SSPI), circulation dans les blocs opératoires, stockage dispositif médical stérile, chambre polyvalente, ...
Moyen d'équipement
En savoir plus sur nos armoires de traitement d’air
Une facilité d’intégration
Notre gamme d’armoires de traitement d’air A2I est facilement intégrable à proximité des locaux à traiter ou de salle blanches.
Une consommation optimisée
Les performances énergétiques de nos armoires ont un impact direct sur l’optimisation de la consommation.
Nos armoires de traitement d’air sont conçues et fabriquées spécialement pour des usages de contrôle des conditions de températures, hygrométries, et de pressions des locaux dans lesquels la maîtrise de la biocontamination est obligatoire.
Elles sont conçues pour être disposées dans des environnements contrôlés soumis par les normes d’hygiènes comme la NFS 90-351 et ISO 14644. De plus, afin d’être en conformité avec la norme EN 1886, il est important de respecter certains critères de fabrication tels que la résistance mécanique, l’étanchéité de la machine à l’air (ainsi que les ponts thermiques), la transmittance thermique, les fuites de dérivation des filtres et l’atténuation acoustique de l’armoire. De ce fait, nos armoires de traitement d’air possèdent des équipements de pointe afin d’être conformes.
Elles permettent de simplifier la conception des réseaux aérauliques, hydrauliques et frigorifiques grâce à une flexibilité de conception. La configuration de nos armoires de traitement d’air permet une installation dans des espaces restreints tout en diminuant les coûts et le temps de fabrication.
Au même titre que notre centrale de traitement d'air et notre plafond soufflant pour bloc opératoire, les performances énergétiques de nos armoires ont un impact direct sur l’optimisation de la consommation, et de ce fait, sur des économies d’énergies sur le long terme. Les équipements permettent également un meilleur respect de l’environnement avec l’emploi de fluide frigorigène sans effet néfaste sur la couche d’ozone (batterie à détente directe). Enfin, pour un bâtiment de type HQE (haute qualité environnementale), nos armoires de traitement d’air s’y intègrent parfaitement.
Les ventilateurs de nos armoires sont équipés de moteurs EC (Commutation Électronique) avec des éléments anti-panne incorporés, incluant aussi des circuits électroniques individuels intégrés, des moteurs autorégulés et une protection interne.
Questions fréquentes
L'armoire de traitement d'air
Cet équipement assure la régulation de nombreux paramètres décisifs dans la gestion de l’air : température, hygrométrie, pressions différentielles et qualité particulaire de l’air.
Ce type d’équipement s’adresse aux installations où la maîtrise du risque infectieux ou du risque constitue une exigence réglementaire et opérationnelle.
Dans ces applications, la conformité aux normes et la sécurité des opérations est essentielle et conditionne le type d’équipement du traitement d’air..
Dans les établissements de santé, les armoires et centrales de traitement d’air participent au respect des exigences de la norme NF S 90-351 relatives aux niveaux de risque (ISO 5 à ISO 8).
La conception des caissons permet d’atteindre des niveaux élevés de performance selon la norme EN 1886 :
- Déformation mécanique classe D1,
- Étanchéité classe L2,
- Maîtrise des fuites de dérivation des filtres F9,
- Classes thermiques T2 / TB2.
La conformité normative constitue un critère déterminant dans le choix de l’équipement.
Les configurations possibles incluent le simple flux, le double flux ainsi que le double flux avec récupération d’énergie, très efficace pour atteindre des performances énergétiques ambitieuses.
Également, les armoires peuvent fonctionner en :
- Tout air neuf,
- Recyclage total,
- Air repris / air neuf.
Le dimensionnement dépend du niveau de risque, du taux de brassage requis et des contraintes architecturales du bâtiment.
L’intégration dans des projets de type HQE s’inscrit dans une logique de performance globale du bâtiment. La maîtrise énergétique ne doit toutefois pas compromettre les exigences sanitaires et réglementaires.
- Châssis en profilés aluminium intégrant des ruptures de ponts thermiques
- Panneaux double peau en acier électrozingué peint
- Isolation thermique et phonique en laine de roche,
- Panneaux d’accès démontables pour maintenance facilitée,
- Bac à condensats conforme aux exigences NF S 90-351.
La qualité de fabrication conditionne la pérennité des performances en exploitation.
- Ne pas devoir installer d’élément chauffant,
- Ajouter une batterie d’eau chaude sanitaire alimentée directement via le réseau de chauffage déjà existant du bâtiment,
- Sélectionner une batterie frigorifique réversible, se permutant alors en pompe à chaleur en hiver.
- Diminution de la taille des locaux techniques en comparaison avec les besoins d’une CTA de caractéristiques équivalentes.
- Réduction et maintenance plus facile des réseaux aérauliques.
- Réduction du risque d’encrassement des gaines du faite qu’elles soient moins étendues que pour une installation classique.
- Armoires dites « Plug & Play », c’est-à-dire modulable et avec tous les composants intégrés à l’armoire de traitement d’air.
- S’adaptent à toutes contraintes spécifiques de votre bâtiment.
- L’accessibilité, la maintenance des composants ainsi que le remplacement des filtres sont facilités.

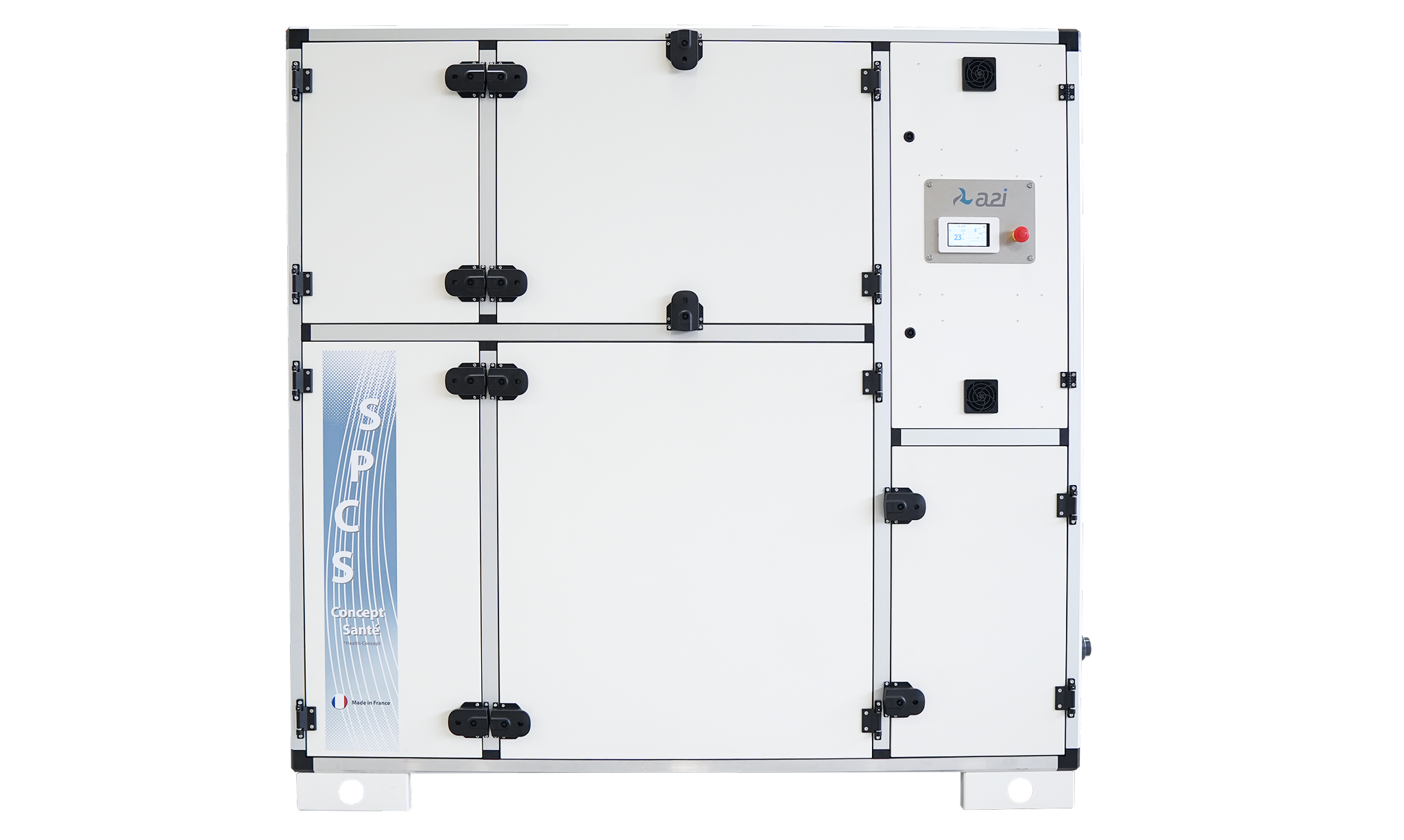

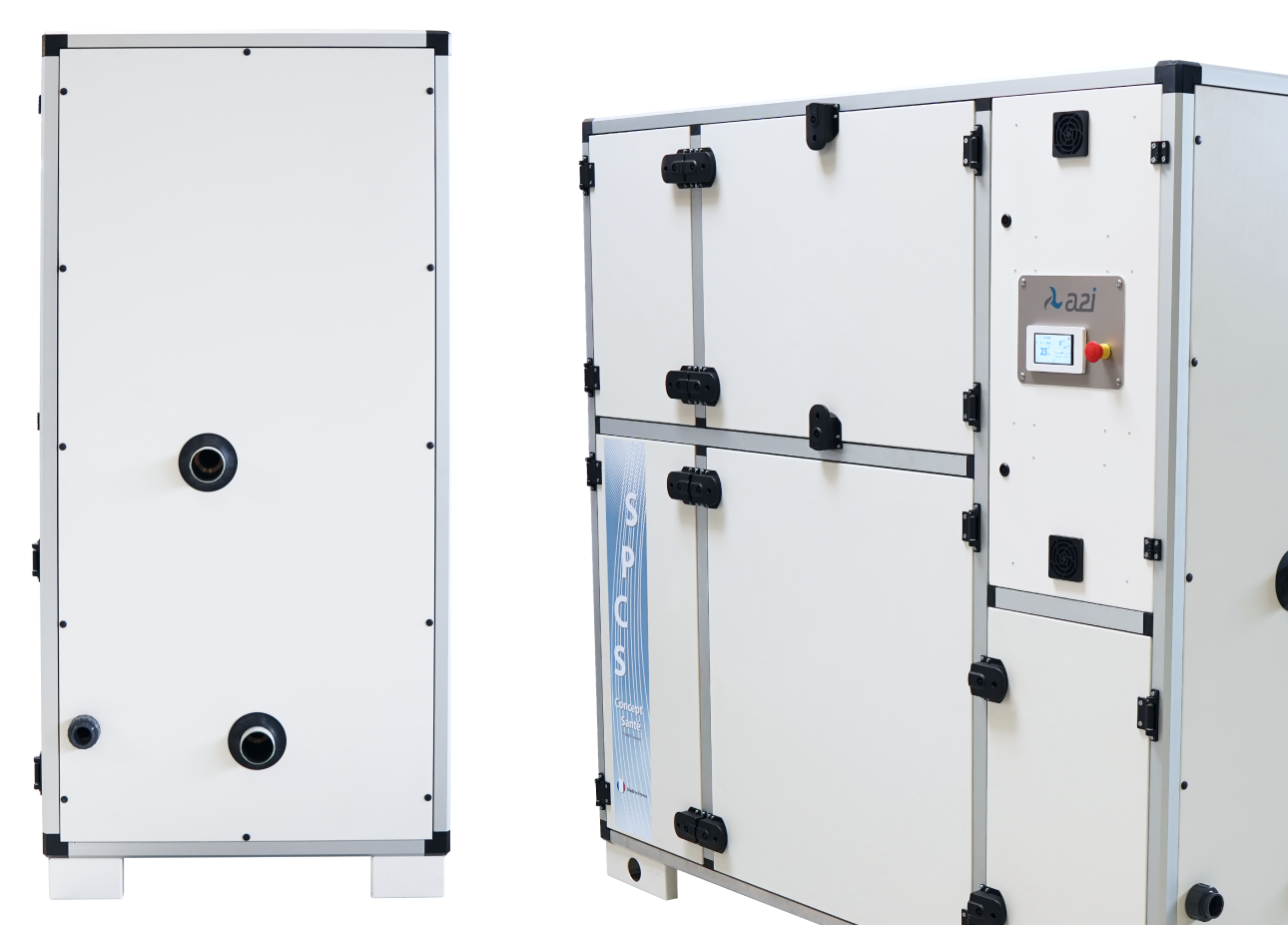

Armoire de traitement d’air A2i
